16Mn耐磨板會隨著材質(zhì)的厚度的增加而屈服值減小，并且國產(chǎn)的可能小于345MPa，所以在機械設(shè)計的時候強度必須要小于345MPa，不然就會有問題。

參考標準：GB/T1591-2018 《低合金高強度結(jié)構(gòu)鋼》

注：16Mn耐磨板最新標準GB/T1591-2018 相對于老標準，最明顯的一個變化就是Mn元素含量的變化，從原來的1.0-1.60更正為≤1.70，取消了最小值的限定。

隨著現(xiàn)代工業(yè)的發(fā)展，科技的不斷進步，各種微量元素在鋼板中的應(yīng)用也更加廣泛，Mn含量不再是影響鋼材強度和機械性能的唯一因素。所以中華人民共和國國家質(zhì)量監(jiān)督檢驗檢疫總局和中國國家標準化管理委員會聯(lián)合發(fā)布實施的低合金高強度結(jié)構(gòu)鋼標準，取消Mn含量區(qū)間的限定，只規(guī)定最大值。

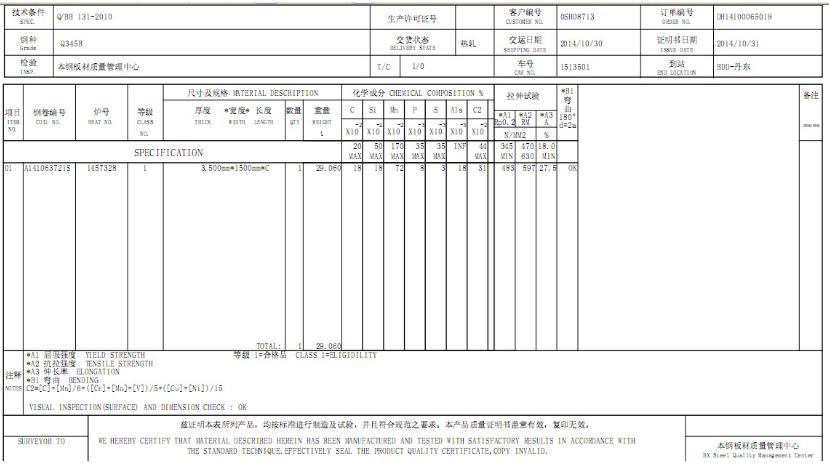

對于16Mn耐磨板鋼材的檢測，一方面是鋼材的元素含量是否達到國標要求，最重要的一方面是通過專業(yè)機構(gòu)檢測鋼材的機械性能（屈服強度、拉伸試驗）是否達到標準。

常用規(guī)格尺寸

化學(xué)成分

16Mn耐磨板A：C≤0.20，Mn ≤1.70，Si≤0.50，P≤0.035，S≤0.035；

16Mn耐磨板B：C≤0.20，Mn ≤1.70，Si≤0.50，P≤0.035，S≤0.035；

16Mn耐磨板C：C≤0.20，Mn ≤1.70，Si≤0.50，P≤0.030，S≤0.030，Al≥0.015；

16Mn耐磨板D：C≤0.18，Mn ≤1.70，Si≤0.50，P≤0.030，S≤0.025，Al≥0.015；

16Mn耐磨板E：C≤0.18，Mn ≤1.70，Si≤0.50，P≤0.025，S≤0.020，Al≥0.015；

16Mn耐磨板A、B、C、D、E均含Nb≤0.07，V≤0.15，Ti≤0.20，Cr≤0.30，Ni≤0.012，Mo≤0.10。

類同命名

16Mn耐磨板A，16Mn耐磨板B，16Mn耐磨板C，16Mn耐磨板D，16Mn耐磨板E。這是等級的區(qū)分，所代表的，主要是沖擊的溫度有所不同而已！

16Mn耐磨板A級，是不做沖擊;16Mn耐磨板B級，是20度常溫沖擊;16Mn耐磨板C級，是0度沖擊;16Mn耐磨板D級，是－20度沖擊;16Mn耐磨板E級，是－40度沖擊。在不同的沖擊溫度，沖擊的數(shù)值也有所不同。在板材里，屬低合金系列。在低合金的材質(zhì)里，此種材質(zhì)為最普通的。16Mn耐磨板現(xiàn)在的一種叫法為：Q345。

16Mn耐磨板的外部執(zhí)行標準為：GB709，內(nèi)部執(zhí)行標準為：GB/T1591-2008

由于執(zhí)行標準的原因，此種鋼板允許負公差交貨。

16Mn耐磨板--綜合力學(xué)性能良好，低溫性能亦可，塑性和焊接性良好，用做中低壓容器、油罐、車輛、起重機、礦山機械、電站、橋梁等承受動荷的結(jié)構(gòu)、機械零件、建筑結(jié)構(gòu)、一般金屬結(jié)構(gòu)件，熱軋或正火狀態(tài)使用，可用于-40℃以上寒冷地區(qū)的各種結(jié)構(gòu)(摘自《機械設(shè)計手冊》).

更詳細的可見材料手冊\設(shè)計手冊

力學(xué)性能

16Mn耐磨板D無縫管力學(xué)性能：

抗拉強度：490-675MPa 屈服強度：≥345MPa 伸長率：≥22%

16Mn耐磨板B無縫管力學(xué)性能：

抗拉強度：490-675MPa 屈服強度：≥345MPa 伸長率：≥21%

16Mn耐磨板A無縫管力學(xué)性能：

抗拉強度：490-675MPa 屈服強度：≥345MPa 伸長率：≥21 %

16Mn耐磨板C無縫管力學(xué)性能：

抗拉強度：490-675MPa 屈服強度：≥345MPa 伸長率：≥22%

16Mn耐磨板E無縫管力學(xué)性能：

抗拉強度：490-675MPa 屈服強度：≥345MPa 伸長率：≥22%
